ReCAD Panel
Her yüzeye cephe paneli
ReCAD Panel, seçtiğiniz yüzleri cephe paneliyle kaplar: düz, şaşırtmalı, üçgen, altıgen, elmas ya da lamel. Pencere ve kapı boşluklarını kendisi bulur, L ve U cephelerde eksik panel bırakmaz, derzi köşeden köşeye sürdürür ve her kesik paneli numaralayıp üreticiye kesim listesi çıkarır.
Mimarlık ofisleri, cephe tasarımı ve görselleştirme için. Eğri ve burulmuş yüzeylerde de çalışır.
Bütün görüntüler eklentinin kendi Blender çıktısıdır — çizim ya da montaj değil.

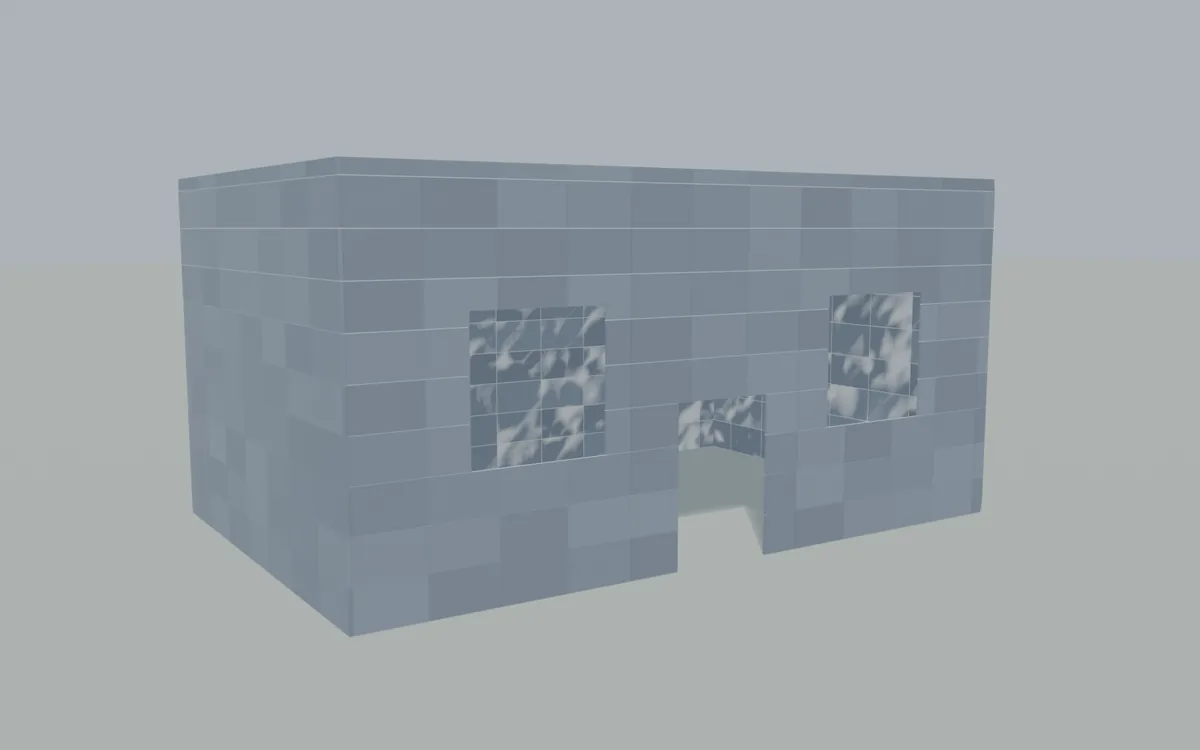

Her yüzey, eksik panel yok
Paneller her cephenin kendi sınırıyla kesin boolean'la kesilir. Yalnız dışbükey sınırda doğru çalışan eski kırpma yöntemlerinde L, U ve boşluklu duvarlarda eksik kalan paneller burada kalmaz; aynı düzlemde bitişik yüzler tek cephe sayılır.
- ✓Edit kipinde seçili yüzler ya da nesnenin bütün yüzleri
- ✓Pencere / kapı boşlukları kendiliğinden bulunur: raporda adet ve m²; istenirse boşlukları da doldurur
- ✓Sıralar bütün cephelerde aynı kotta, derz köşeden köşeye sürer; dış ve iç köşede bindirme

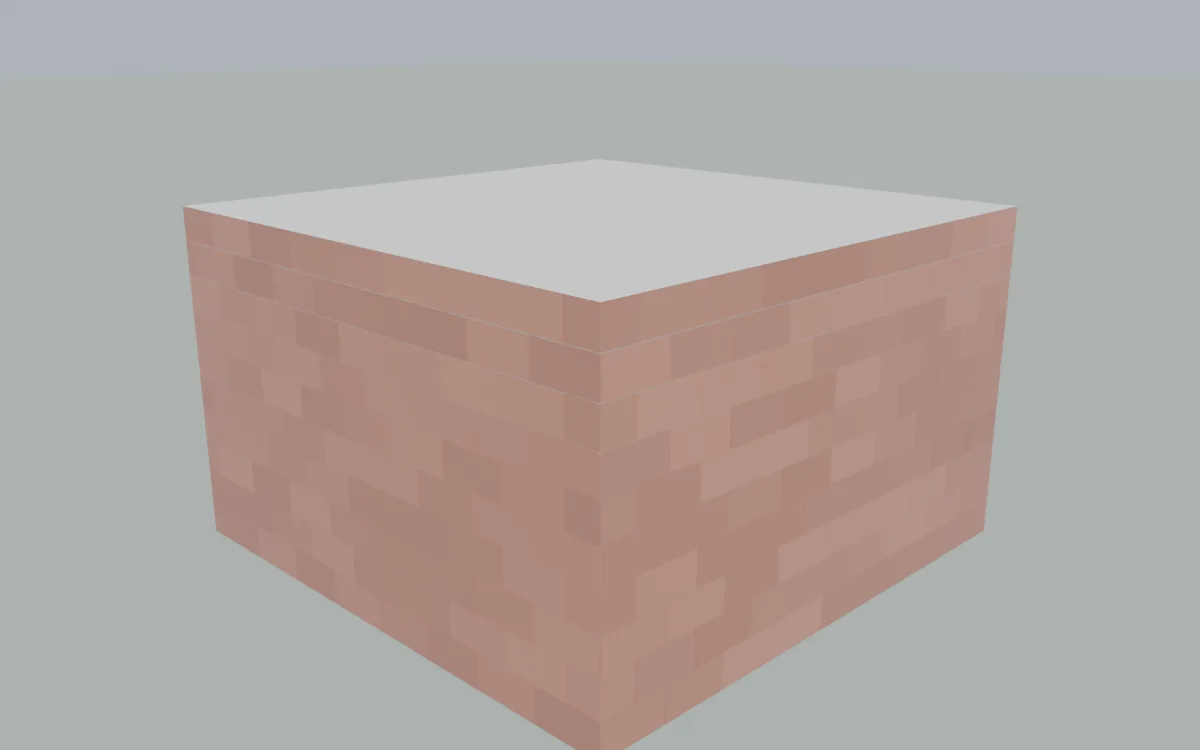

- ✓Seçili yüzleri hariç tutun; sonradan eklenen panel aynı düzlemde desen kaldığı yerden sürer

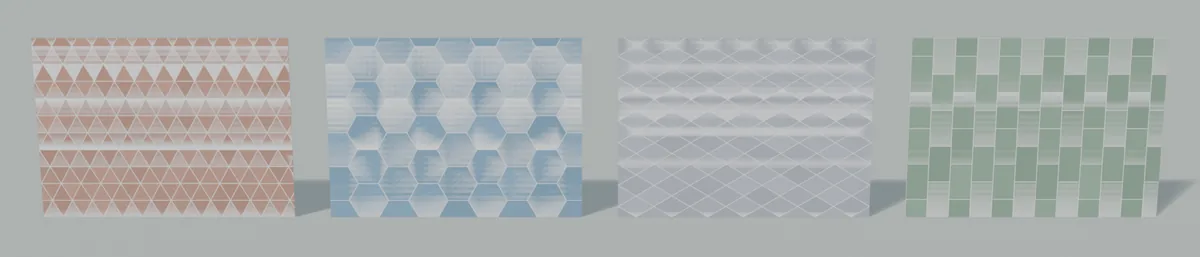

Desen galerisi
Paneldeki simgeli seçiciden deseni seçin; ölçü, derz ve hizalamayı verin. Desen dünyaya, en uzun kenara, etkin kenara ya da verdiğiniz açıya hizalanır.

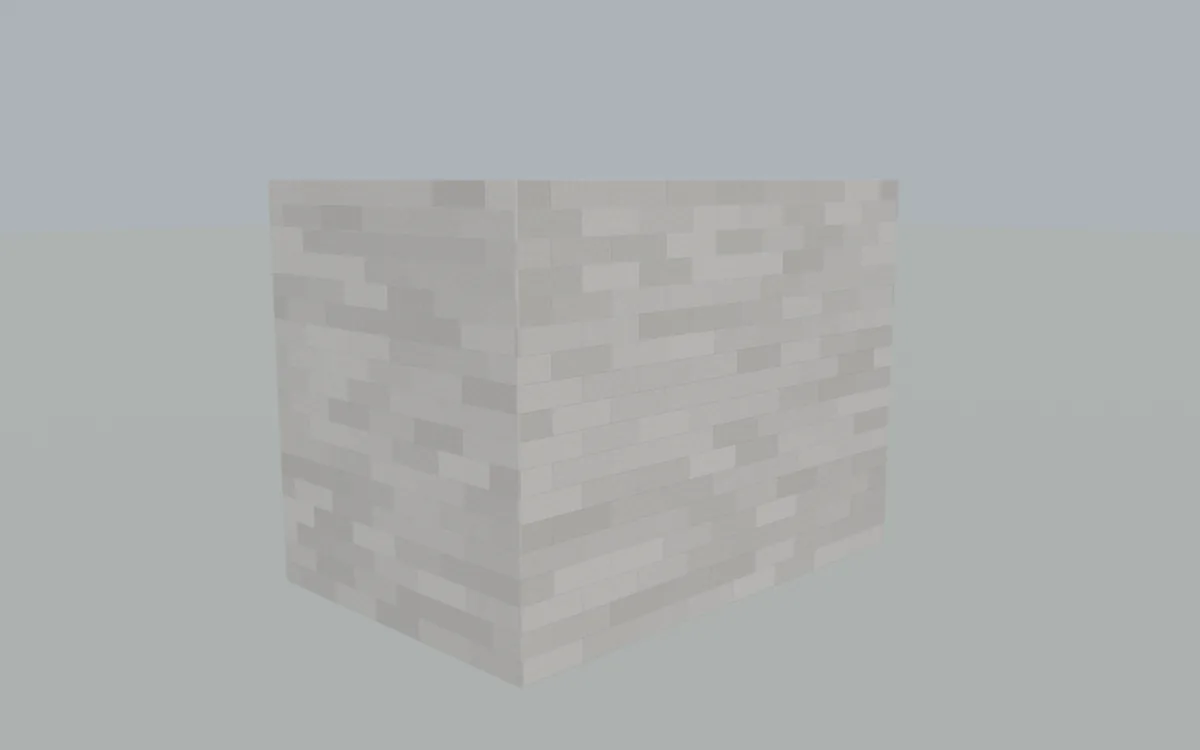

- ✓Düz · şaşırtmalı · dikey şaşırtmalı · üçgen · altıgen · elmas · dikey / yatay lamel
- ✓Boyut kipi: ölçüyle (panel en × boy, ızgara U ve V yönünde kaydırılır) ya da U / V bölümle (her yüzey U'da N, V'de M eşit parçaya; derz her yönde eşit, düz desende kesik panel kalmaz)
- ✓Panel kalınlığı, duvardan mesafe, derz (≥ 1 mm)

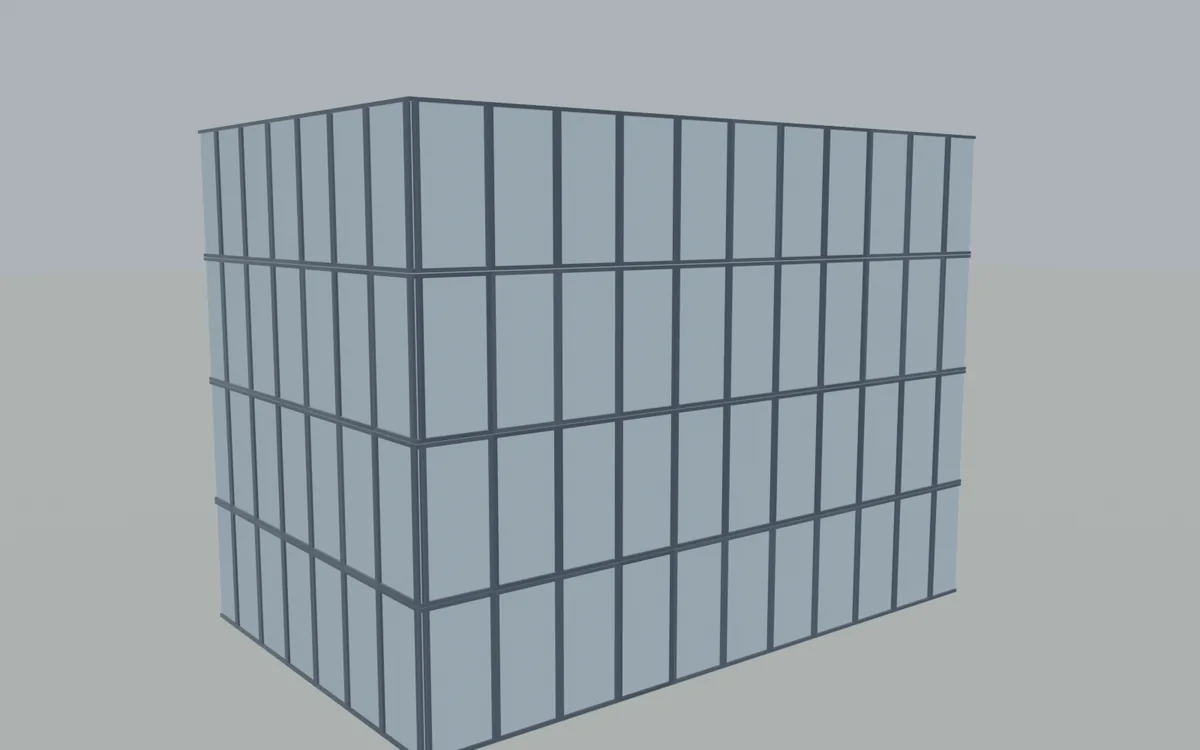

- ✓Çerçeve + cam (2 mm conta) ya da boş çerçeve — cam ayrı tip olarak listelenir

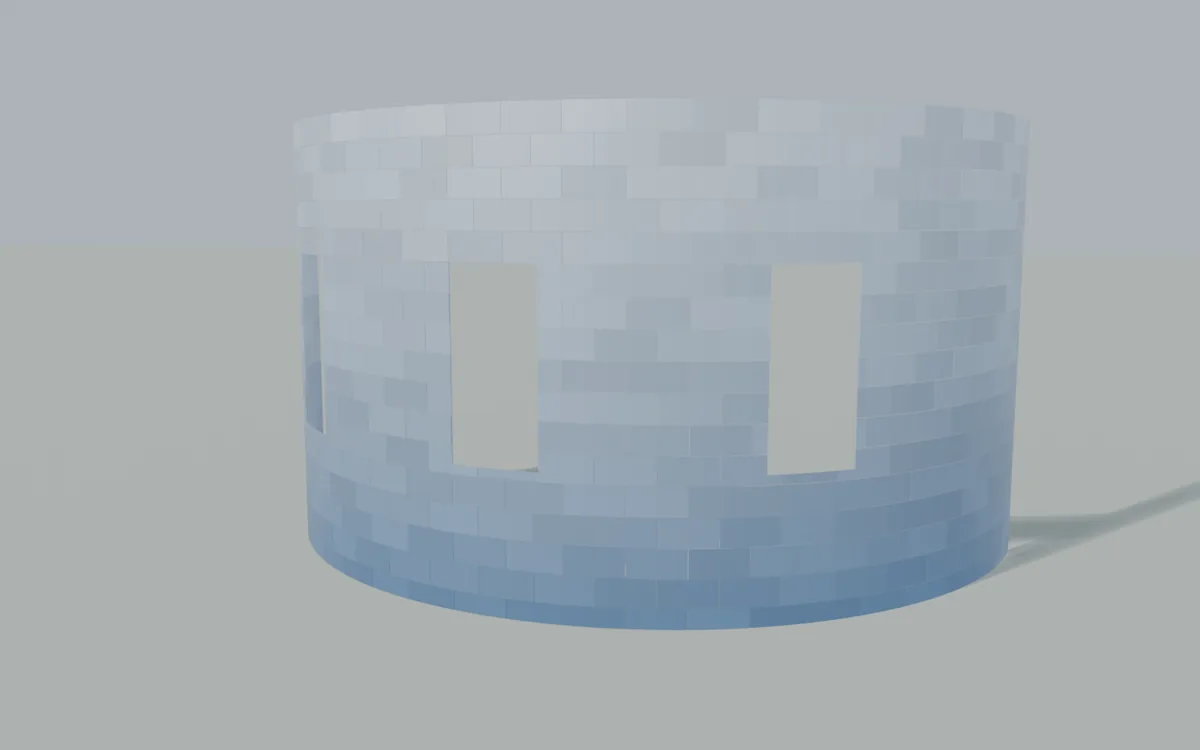

Eğri ve burulmuş yüzey
Silindir, kabuk ya da burulmuş yüzeyde desen yüzeyin açınımında dizilir, sonra yüzeye sarılır. İçindeki boşluklar kendiliğinden düşülür; kesim biçimi açınımdan alınır, sapma raporda yazar.
- ✓Pencereli silindir: paneller boşluk çevresinde kesilir

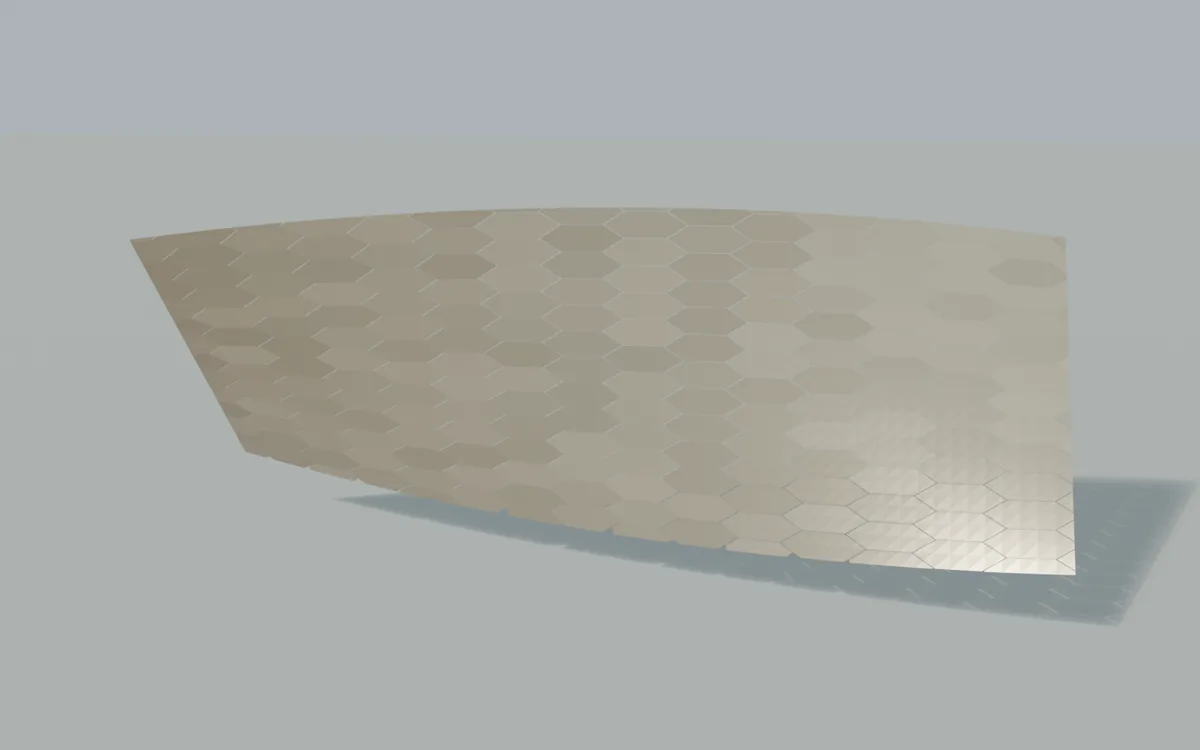

- ✓Burulmuş yüzeyde altıgen ve diğer desenler

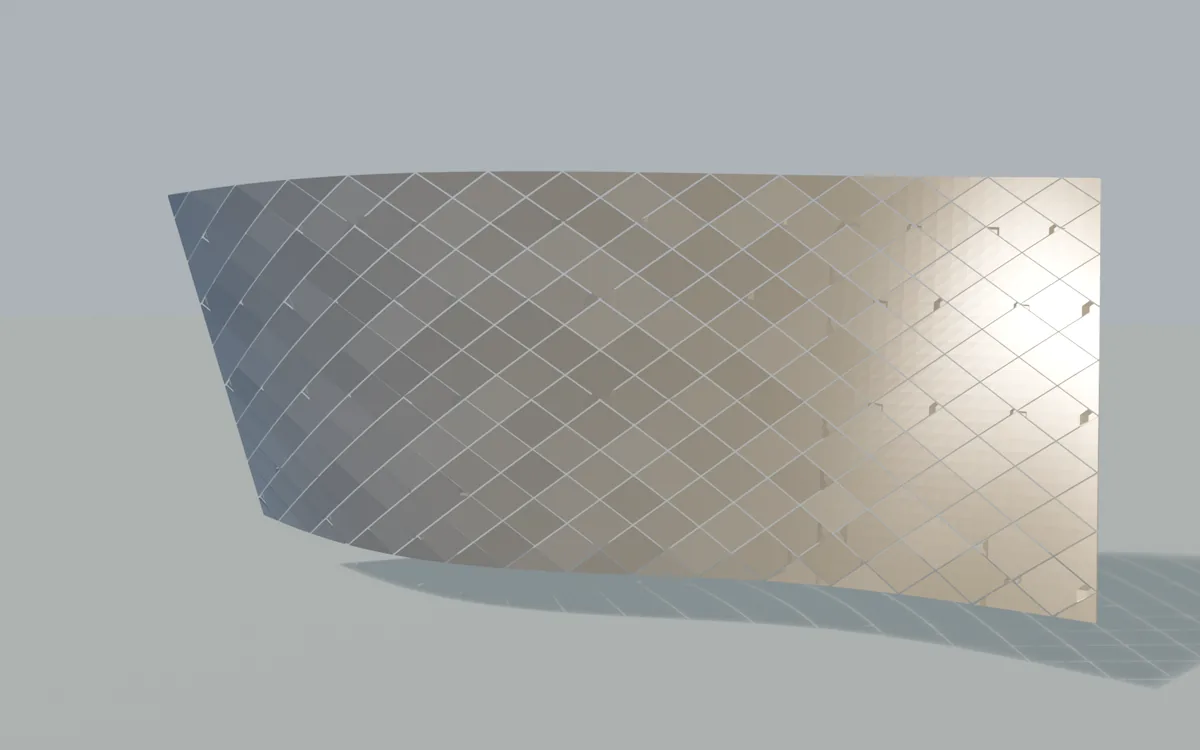

- ✓U / V bölüm eğri yüzeyde de çalışır: örnekte burulmuş yüzeye 14 × 8 elmas

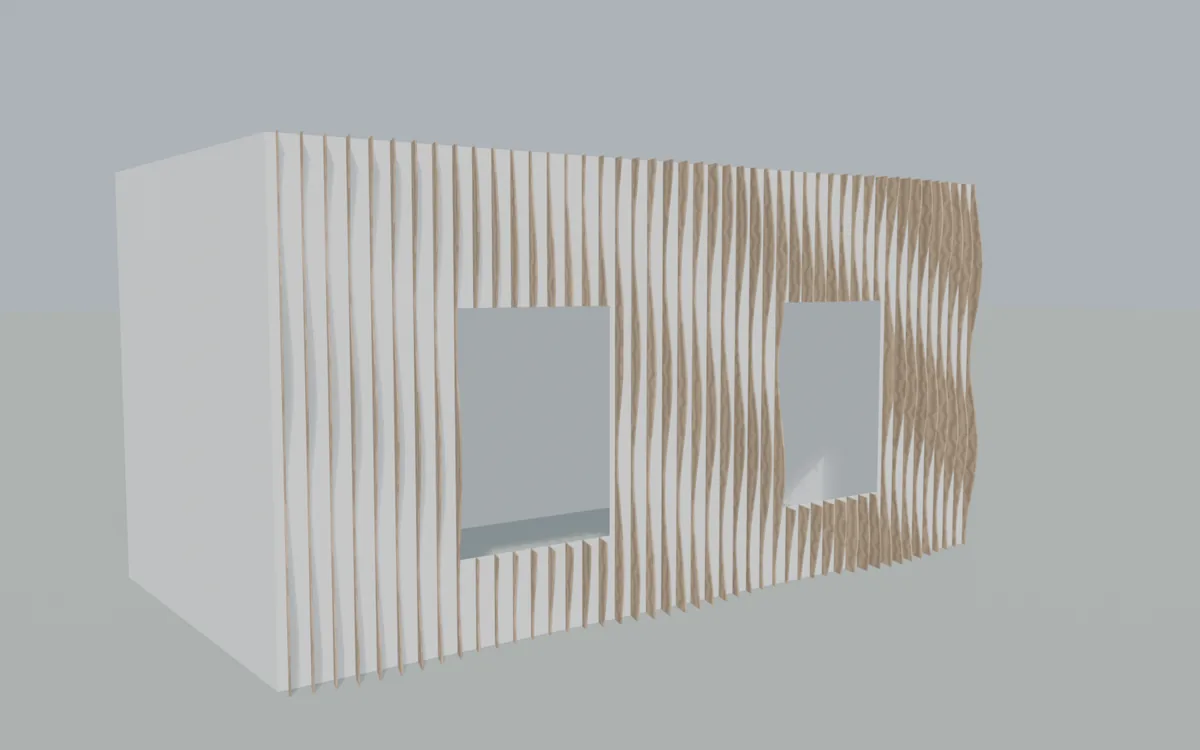

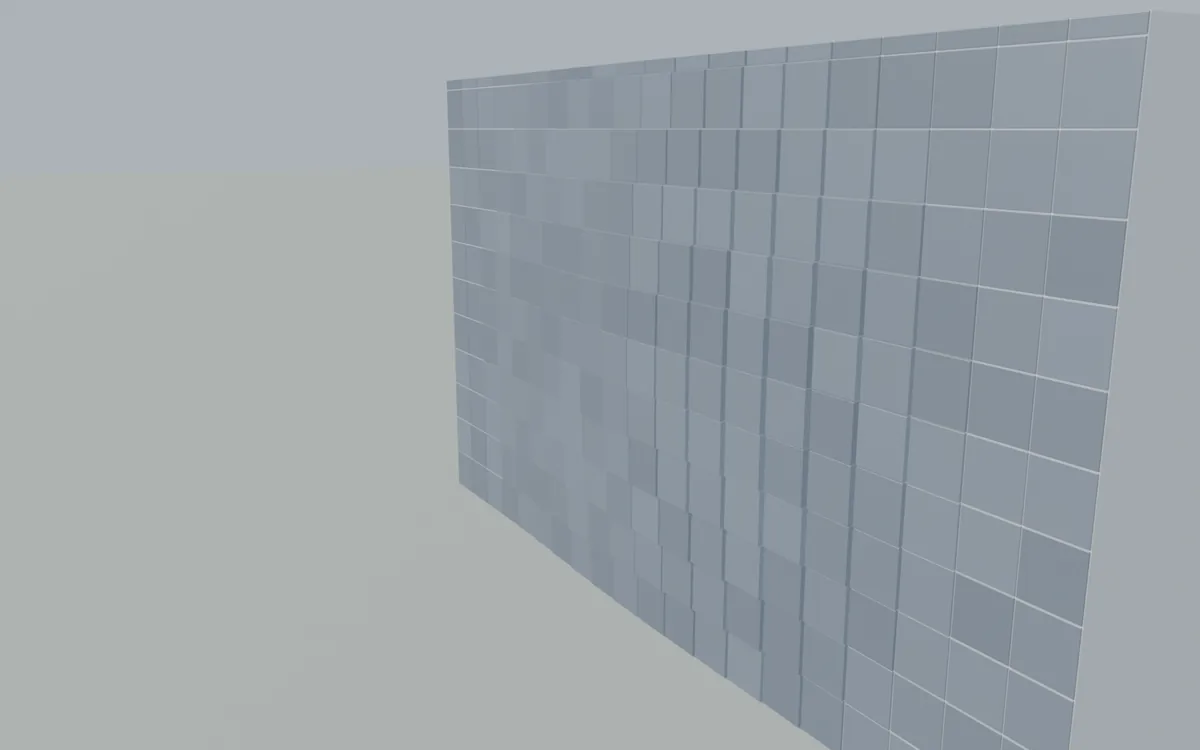

Lamel ve çekici nokta
Dikey ya da yatay lameller eğimli ve dalgalı kurulabilir. Sahneye bir boş nesne koyun: ona yakın paneller ve lameller kalınlaşır ya da derinleşir — yarıçapı ve etkiyi siz verin.
- ✓Lamel: eğim açısı, dalga genliği ve dalga boyu, loft
- ✓Çekici: kalınlık / derinlik etkisi (örnekte 0,02 → 0,42 m)

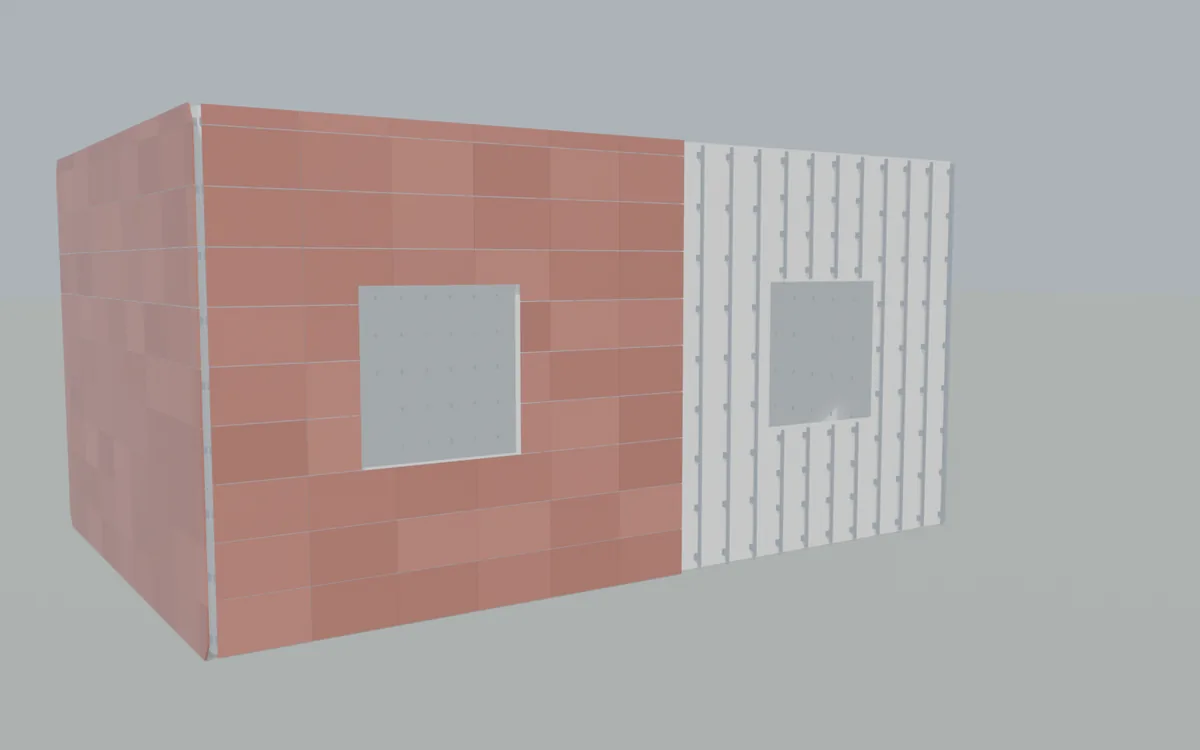

Alt konstrüksiyon
Duvar → konsol → ray → panel. Dikey ya da yatay raylar verdiğiniz en büyük aralıkla dizilir, pencere ve kapıda kesilir; konsollar ray boyunca yerleşir, her konsola ankraj düşer. Görselde güney cephenin yarısında paneller kaldırılmış, karkas görünüyor.
- ✓Rapor ve CSV'de cephe başına ray metresi, konsol ve ankraj adedi
- ✓Düzlemsel yüzlerde çalışır

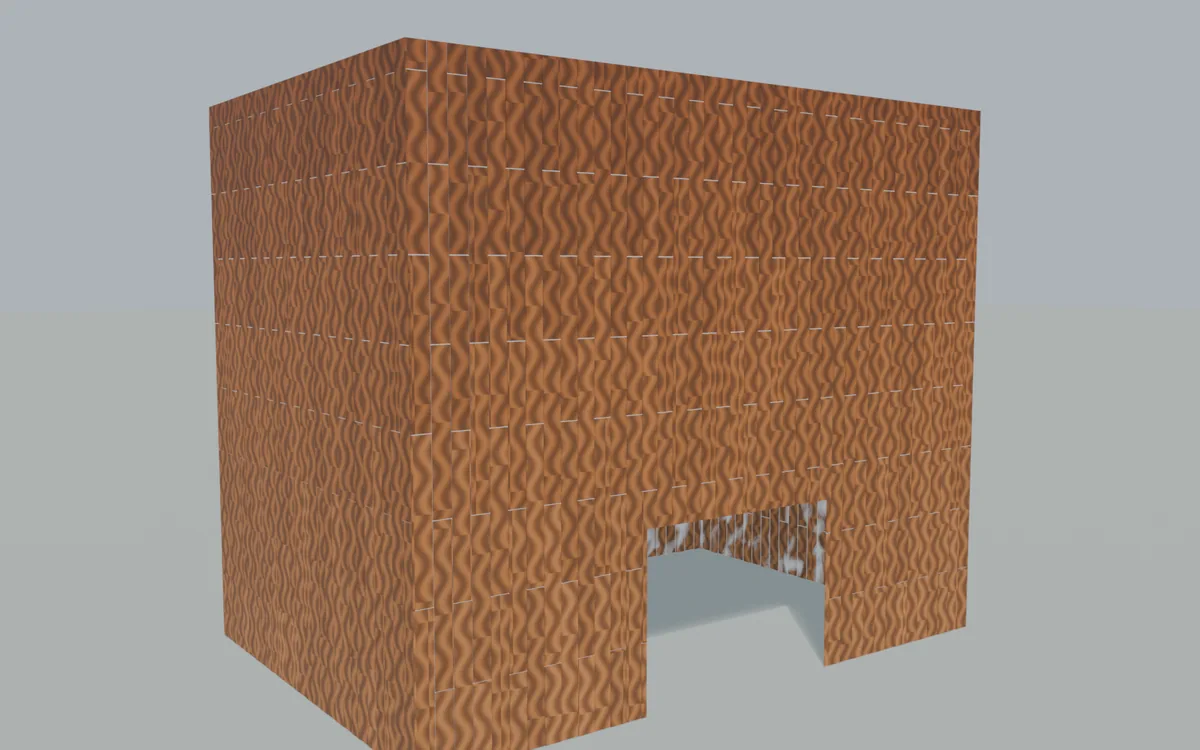

Malzeme, eşleme ve gradyan
Hazır kompozit, metal, ahşap ve taş malzemeler ya da kendi resminiz. Her panelin kendi metre ölçekli UV'si vardır; doku panel başına rastgele kaydırılıp döndürülerek tekrar görüntüsü kırılır.
- ✓2–3 renkli gradyan: dikey / yatay / çapraz, panel başına basamaklı
- ✓Pah (bevel), doku ölçeği ve açısı
- ✓Malzeme nesneye özgü: iki cepheye farklı renk vermek birbirini bozmaz
📐 Kesim listesi örneği
Yukarıdaki pencereli bloğun eklentiden çıkan gerçek kesim listesi. İndirip kendi programınızda açın.
Teknik altyapı
- Cephe prizmasıyla kesin boolean (INTERSECT, EXACT): L / U / boşluklu cephede net alan = alan − derz
- Eğri yüzey: UV açınımında dizim, üçgen başına kesin kırpma ve ağırlık koordinatıyla yüzeye sarma
- Kesim tipleri: TAM · K### (kesik) · C### (cam) · L### (lamel); 3B görünümde numara katmanı
- Rapor: cephe / yön / alan / boşluk / tam + kesik / net / levha / fire — panelde ve CSV'de
- Düzlem başına ızgara kaydırması nesnede saklanır: sonradan eklemede desen uyumu bozulmaz
- Lisans: Ed25519 imzalı, bilgisayara bağlı anahtar; doğrulama eklentinin içinde, internet gerekmez
Fiyat
1 bilgisayar için 1 yıllık lisans. İki eklentiyi birlikte alana Çatı + Panel paketi daha uygun.
ReCAD Panel · 1 Yıl
Blender 4.2+ eklentisi · 1 bilgisayar · 1 yıllık lisans
Türkiye: yaklaşık ₺3.380 + KDV — 69 $ × sipariş günündeki kur; kesin tutar sipariş sayfasında yazar.
- ✓Her yüzeye panel: seçili ya da bütün yüzler; L, U ve boşluklu cephede kesin boolean ile eksik panel kalmaz
- ✓Desenler: düz · şaşırtmalı · üçgen · altıgen · elmas · dikey şaşırtmalı · dikey / yatay lamel; kenara ya da açıya hizalama
- ✓Boyut: panel ölçüsüyle (ızgara U / V yönünde kaydırılır) ya da U / V bölümle (yüzey başına N × M eşit parça, eğri yüzeyde de)
- ✓Boşluk tespiti (adet + m²), istenirse boşlukları doldurma; seçili yüzleri hariç tutma; sonradan eklenen panel eski desenle sürer
- ✓Köşeden köşeye süren derz: sıralar bütün cephelerde aynı kotta; dış / iç köşe bindirmesi
- ✓Eğri ve burulmuş yüzey: açınımda dizim, boşluklar düşülür; kesim biçimi açınımdan
- ✓Çerçeve + cam ya da boş çerçeve; dalgalı / eğimli lamel; çekici noktaya göre değişen kalınlık ve derinlik
- ✓Alt konstrüksiyon: duvar → konsol → ray → panel; raylar boşlukta kesilir, her konsola ankraj; cephe başına ray metresi, konsol / ankraj adedi (düzlemsel yüz)
- ✓Kesim listesi: her kesik panel numaralı (TAM · K · C · L), DXF + SVG yerleşim + CSV; alan / net / levha / fire raporu
- ✓Malzeme: kompozit · metal · ahşap · taş · kendi resminiz; pah, 2–3 renkli gradyan, panel başına rastgele doku kaydırma
- ✓Türkçe / İngilizce arayüz
Ücretsiz deneme yok; lisanssız eklenti önizleme kipinde çalışır (düzlemsel yüzde düz desen). Lisans anahtarı bilgisayarınızın koduna bağlıdır; ödemeden sonra kodu girince hemen alınır (buildflowing.com/lisans/al).
Havale / EFT ile al (Türkiye · KDV'li fatura)ReCAD Çatı + Panel — 1 Yıl
İki Blender 4.2+ eklentisi · 1 bilgisayar · 1 yıllık lisans
Türkiye: yaklaşık ₺5.390 + KDV — 110 $ × sipariş günündeki kur; kesin tutar sipariş sayfasında yazar.
- ✓ReCAD Çatı: taban çizgisinden kırma, alın, yarım kırma; kaplamalar, mahya, dere, oluk, iniş borusu, çatı penceresi ve baca
- ✓ReCAD Panel: her yüzeye cephe paneli; desenler, eğri yüzey, lamel, alt konstrüksiyon, numaralı kesim listesi (DXF · SVG · CSV)
- ✓Tek bilgisayar kodu, tek anahtar metni: aynı anahtarı iki eklentiye de yapıştırın
- ✓Ayrı ayrı alımdan (49 $ + 69 $ = 118 $) daha uygun
Ücretsiz deneme yok; lisanssız eklentiler önizleme kipinde çalışır. Anahtar bilgisayarınızın koduna bağlıdır; ödemeden sonra kodu girince hemen alınır (buildflowing.com/lisans/al).
Havale / EFT ile al (Türkiye · KDV'li fatura)🔑 Lisans nasıl çalışır?
- 1Eklentiyi kurun — lisans girilene kadar önizleme kipinde çalışır.
- 2Satın alın (kartla ya da Türkiye'den havale/EFT ile).
- 3Blender ▸ N ▸ ReCAD ▸ Cephe Paneli'nin üstündeki bilgisayar kodunu (XXXX-XXXX-XXXX-XXXX) ödemeden sonra açılan sayfaya ya da buildflowing.com/lisans/al'a girin — anahtar hemen gelir.
- 4Bilgisayarınıza bağlı RPN1 anahtarını aynı kutuya yapıştırıp Etkinleştir'e basın — 1 yıl geçerli.
🏠 Çatısı da olsun
ReCAD Çatı aynı ailenin çatı eklentisidir: taban çizgisinden kırma, alın, yarım kırma; kiremit, saç, mahya, dere, oluk, çatı penceresi ve baca.
ReCAD Çatı'yı gör →Kartla ödemede tahsilat Polar üzerinden USD olarak yapılır; vergi alıcının ülkesine göre ödeme sayfasında eklenir. Türkiye'den alımlarda havale/EFT ile ₺ olarak KDV'li fatura kesilir.
🎁 Lisanssız: önizleme
Ücretsiz deneme süresi yoktur. Lisans girilmeden eklenti önizleme kipinde çalışır — düzlemsel yüzlerde düz desen kurulur; diğer desenler, eğri yüzey, lamel, alt konstrüksiyon ve kesim listesi (DXF / SVG / CSV) kapanır. Sahneleriniz silinmez; lisans girince paneller tam hâliyle yeniden kurulur.
⬇ İndir ve kur
ReCAD Panel'i indir (Blender eklentisi)Blender 4.2 ya da üstü · Windows (bilgisayar kodu Windows'tan alınır). Kurulum: Blender ▸ Edit ▸ Preferences ▸ Get Extensions ▸ ⌄ ▸ Install from Disk ▸ indirdiğiniz .zip. Panel: 3B görünüm ▸ N ▸ ReCAD ▸ Cephe Paneli.
Sık sorulan sorular
Hangi yüzlerde çalışır?+
Her mesh yüzünde: düz duvarlar, L / U / girintili cepheler, boşluklu (pencereli) yüzler, silindir ve burulmuş yüzeyler. Edit kipinde yüz seçerseniz yalnız onlar, seçmezseniz nesnenin bütün yüzleri kaplanır; istemediğiniz yüzleri «Seçili yüzleri hariç tut» ile dışarıda bırakın.
Kesim listesinde ne var?+
Her panelin numarası, cephesi, yönü, sıra / sütunu, türü (tam / kesik / cam / lamel), tipi, genişlik × yükseklik (mm) ve alanı. Aynı biçimdeki kesikler tek tipte toplanır. DXF (R12) ve SVG'de her tipin biçimi ve adedi, CSV'de bütün paneller. Bu sayfadaki örneği indirip bakabilirsiniz.
Sonradan panel eklersem eski desenle uyar mı?+
Evet. Izgara kaydırması düzlem başına nesnede saklanır; «Mevcut panellere ekle» ile aynı düzlemde ya da komşu yüzde desen kaldığı yerden sürer.
Lisans olmadan ne çalışır?+
Önizleme kipi: düzlemsel yüzlerde düz desen kurulur; diğer desenler, eğri yüzey, lamel, alt konstrüksiyon ve kesim listesi kapanır. Sahneleriniz silinmez; lisans girince paneller tam hâliyle yeniden kurulur.
İnternet gerekiyor mu? Ne gönderiliyor?+
Lisans eklentinin içinde doğrulanır, internet gerekmez. Sahneniz, dosyalarınız ya da kişisel bilginiz gönderilmez.
Bilgisayar değiştirirsem?+
Anahtar bilgisayar koduna bağlıdır. Yeni bilgisayarın kodunu destek adresine yazın; lisans süreniz içinde yeni anahtar verilir.
Birden fazla bilgisayar için?+
Her bilgisayar için ayrı yıllık lisans alınır. Çoklu lisans için destek adresine yazın.
