ReCAD Çatı
Taban çizgisinden çatı
ReCAD Çatı, seçtiğiniz tabandan çatıyı kurar: kırma, alın ya da yarım kırma; her kenara ayrı eğim. Kiremit, trapez saç, oluklu saç ya da sandviç panelle kaplar; mahya kiremidini, dere çinkosunu, yağmur oluğunu, iniş borularını, çatı pencerelerini ve bacayı kendisi yerleştirir.
Mimarlık ofisleri, görselleştirme ve 3B modelciler için. Tabanı düzenledikçe çatı canlı güncellenir.
Bütün görüntüler eklentinin kendi Blender çıktısıdır (EEVEE render) — çizim ya da montaj değil.
Nasıl çalışır?
Taban seçin, çatıyı kurun, kenarları ayarlayın.
1. Taban seçin
Düz bir yüzey, bir kütlenin üst yüzü ya da Edit kipinde seçtiğiniz yüzler. Kenar üstündeki fazla noktalar atılır; avlulu tabanda dış sınır alınır.
2. Çatıyı kurun

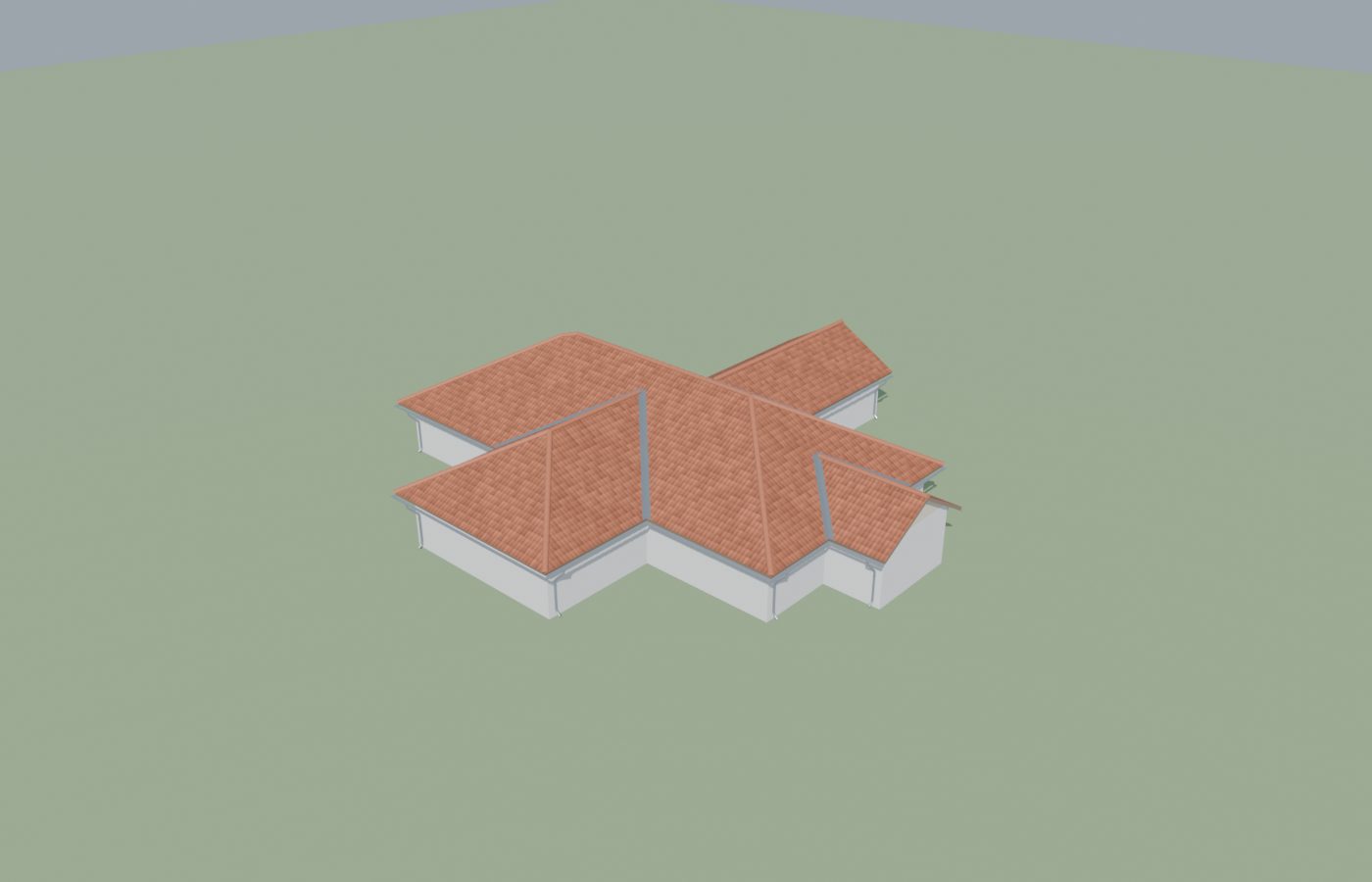

Düz iskelet yöntemi: farklı genişlikteki kanatlarda mahyalar farklı kotta, dereler doğru yerde buluşur. Yüzler düzlemsel, kenar başına bir yüz.
3. Kenarları ayarlayın

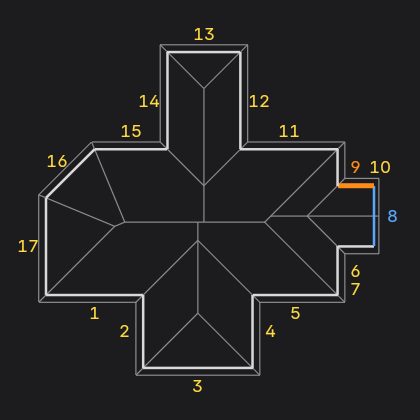

Editördeki numaralı planda kenar seçin: eğim, alın ya da yarım kırma. Seçili kenar planda ve 3B görünümde işaretlenir; taban düzenlenince çatı canlı güncellenir.
4. Kaplayın ve detaylandırın

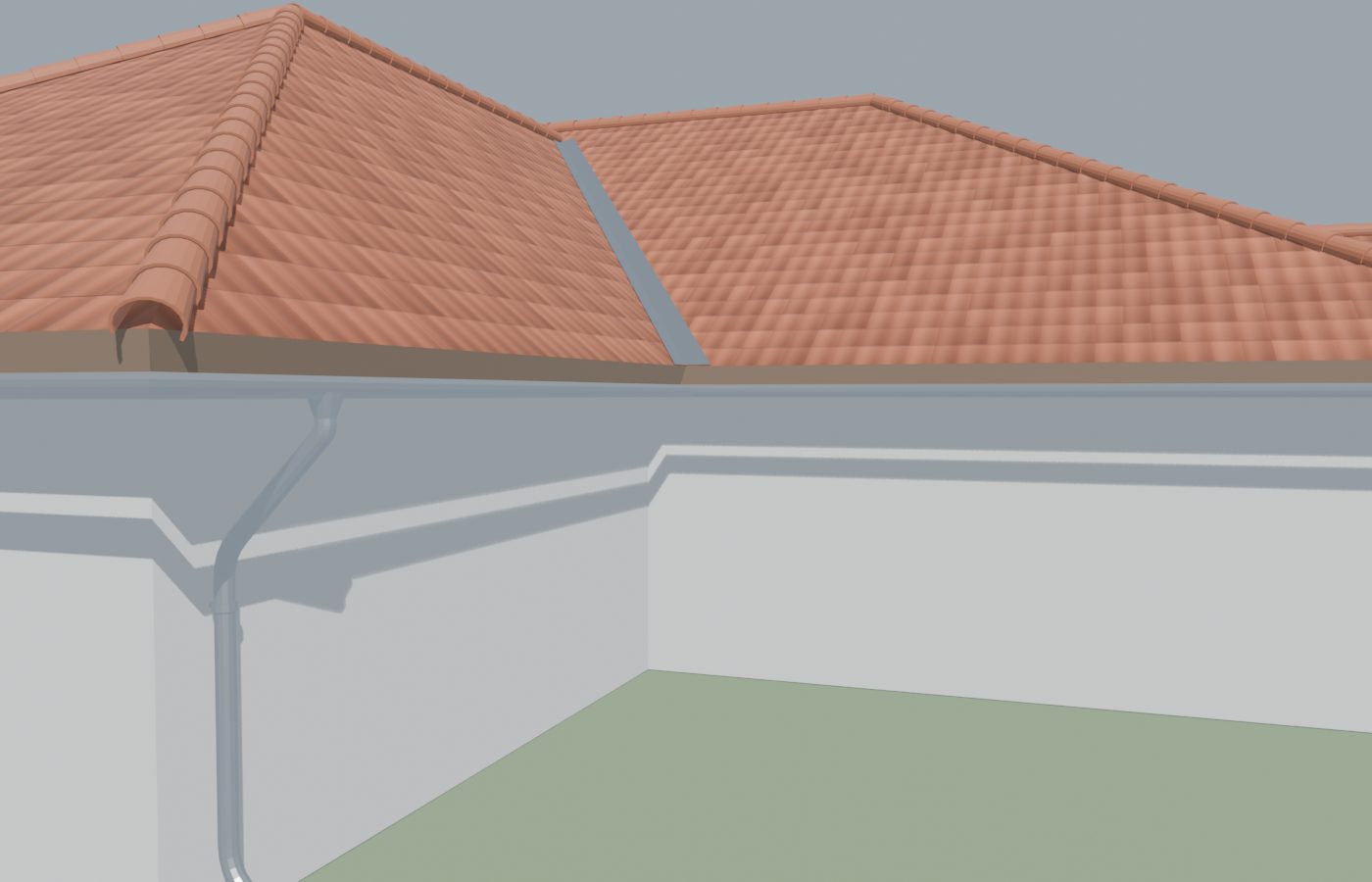

Kiremit, trapez, oluklu saç, sandviç panel ya da kendi resminiz; mahya kiremidi, dere çinkosu, oluk, dirsekli iniş borusu, çatı penceresi ve baca. Her parça ayrı katmanda.
Eklentinin kendi çıktıları
Aşağıdaki görüntüler eklentiyle kurulan sahnelerden alındı.
Teknik altyapı
- Ağırlıklı düz iskelet (straight skeleton): kenar başına eğim, alın (eğimsiz kenar) ve yarım kırma; olay tabanlı, rastgele kaydırma yok
- Kesin düzlemsel yüzler, üçgenleme yok; mesh kaynaklı (manifold) — T-bağlantılar giderilir
- Sınama: 7 taban × alınlı / alınsız + kenar başına 15°–50° eğim — yüz alanları toplamı taban alanına eşit, düzlem hatası 0
- Yordamsal malzemeler (dış dosya gerekmez); eşleme: ölçek · açı · kaydırma · eskime
- Kalınlık + saçak altı / alın tahtası ayrı malzeme; parçalar outliner'da ayrı koleksiyon
- Lisans: Ed25519 imzalı, bilgisayara bağlı anahtar; doğrulama eklentinin içinde, internet gerekmez
Fiyat
1 bilgisayar için 1 yıllık lisans. İki eklentiyi birlikte alana Çatı + Panel paketi daha uygun.
ReCAD Çatı · 1 Yıl
Blender 4.2+ eklentisi · 1 bilgisayar · 1 yıllık lisans
Türkiye: yaklaşık ₺2.400 + KDV — 49 $ × sipariş günündeki kur; kesin tutar sipariş sayfasında yazar.
- ✓Herhangi bir tabandan çatı: düz yüzey, 3B kütlenin üstü ya da Edit'te seçili yüzler; kenar üstündeki fazla noktalar atılır

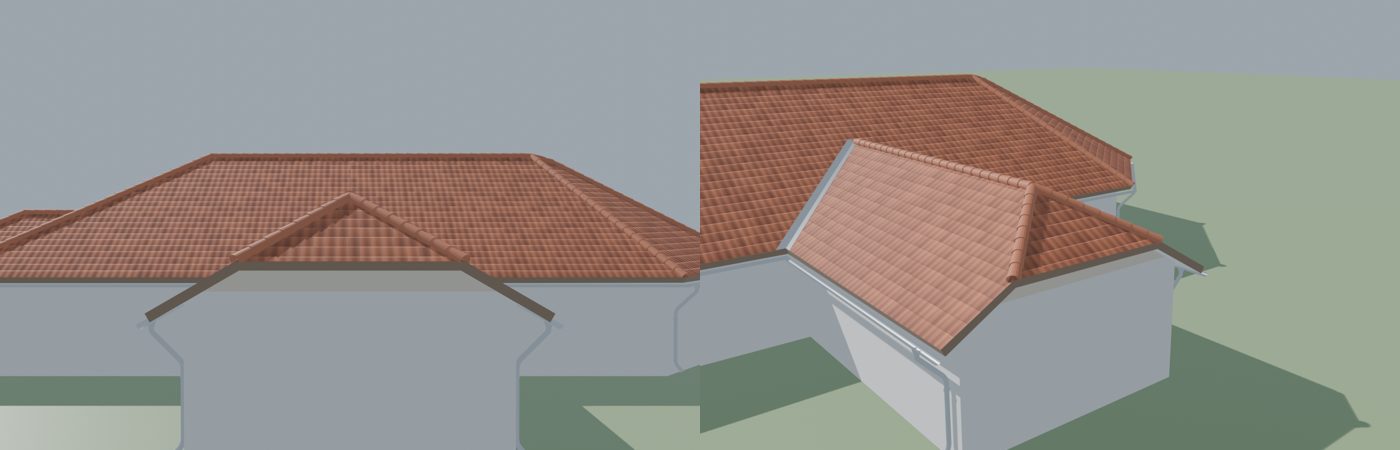

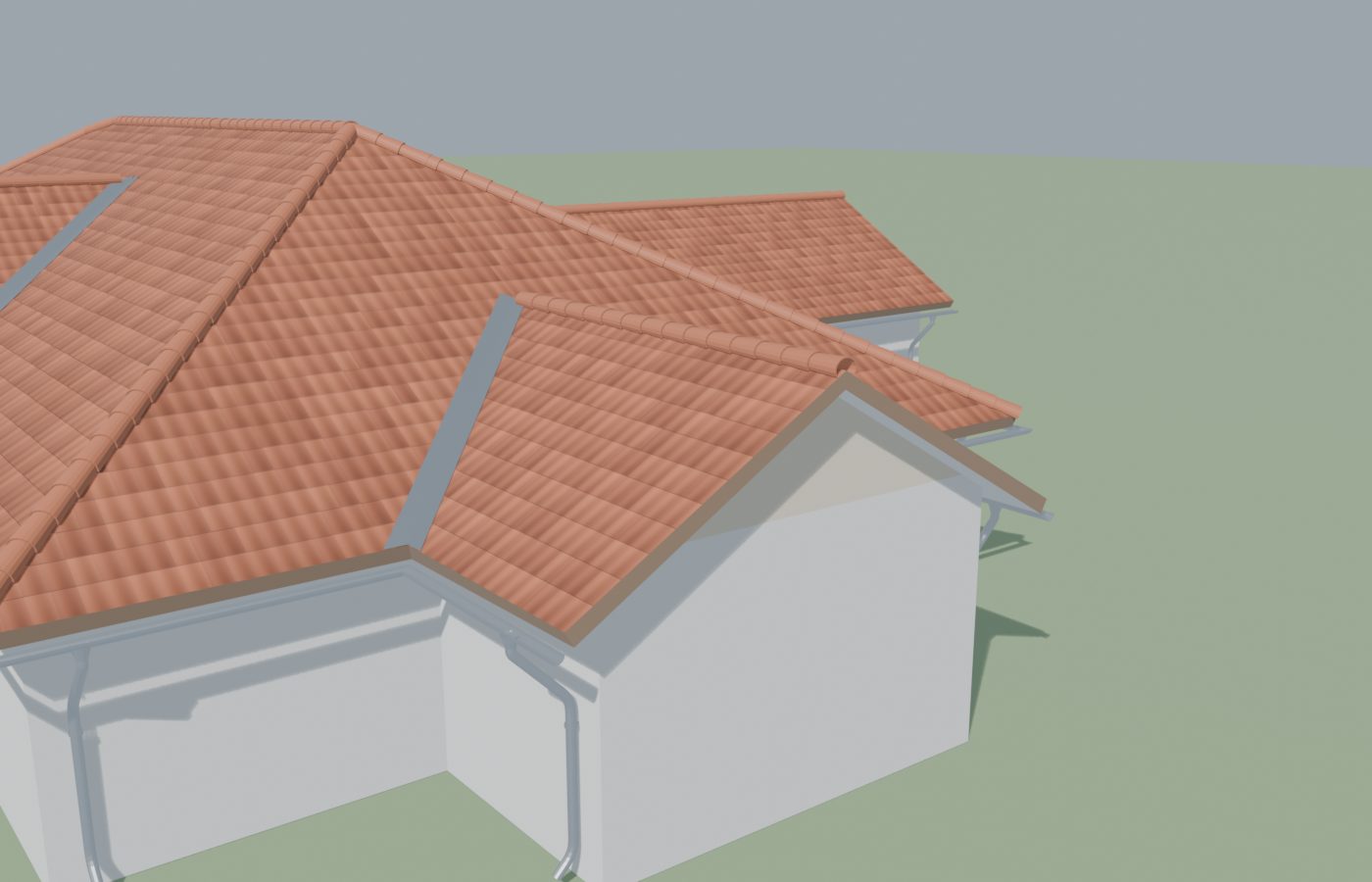

- ✓Kırma, alın (gable) ve yarım kırma; kenar başına eğim; farklı genişlikteki kanatlarda farklı kotta mahyalar (düz iskelet)
- ✓Editör: numaralı plan, seçili kenar planda ve 3B'de işaretli; taban düzenlendikçe çatı canlı güncellenir

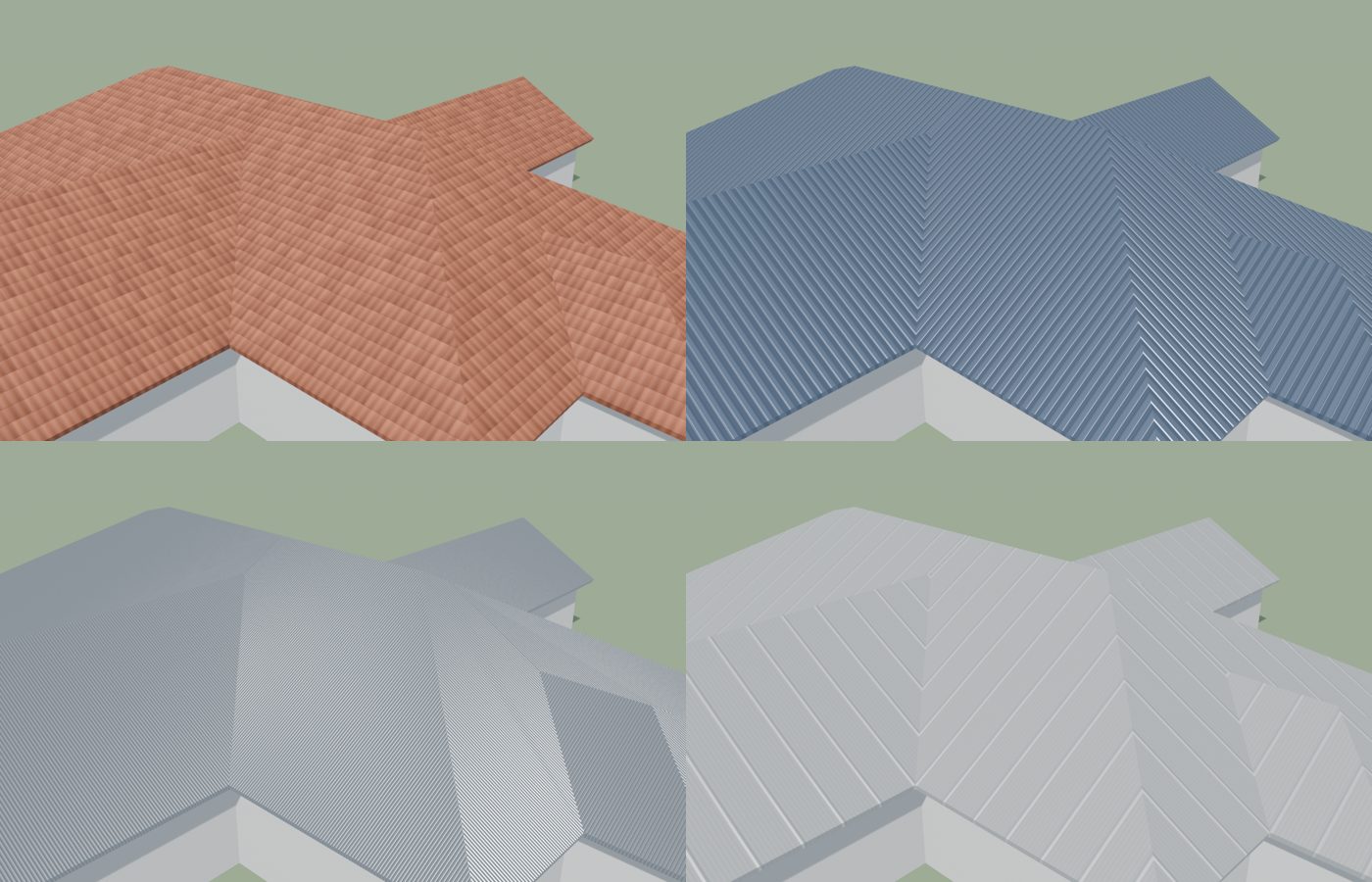

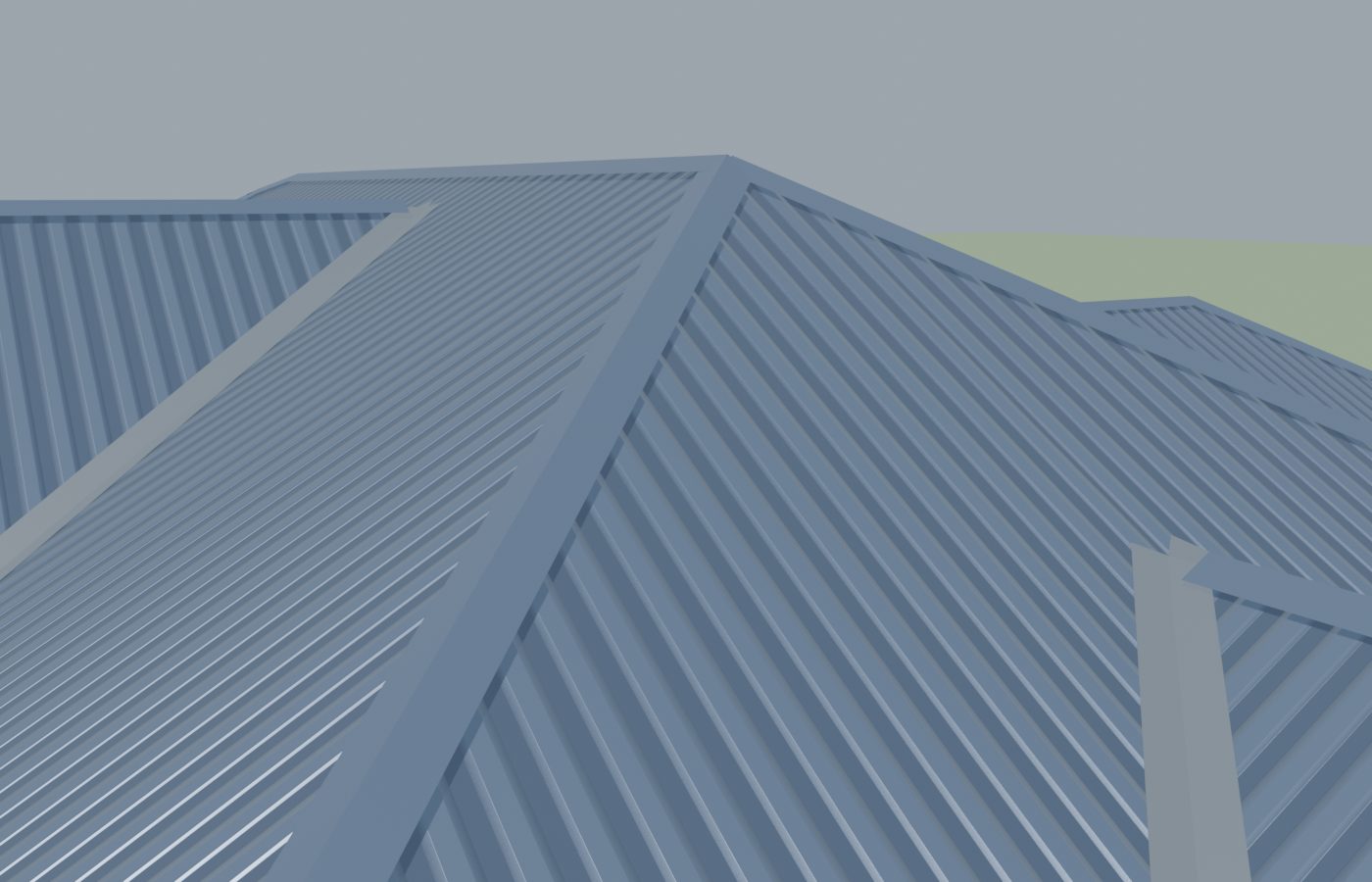

- ✓Kaplama: kiremit · trapez saç · oluklu saç · sandviç panel · kendi resminiz (renk + pürüz + normal); eşleme ve eskime

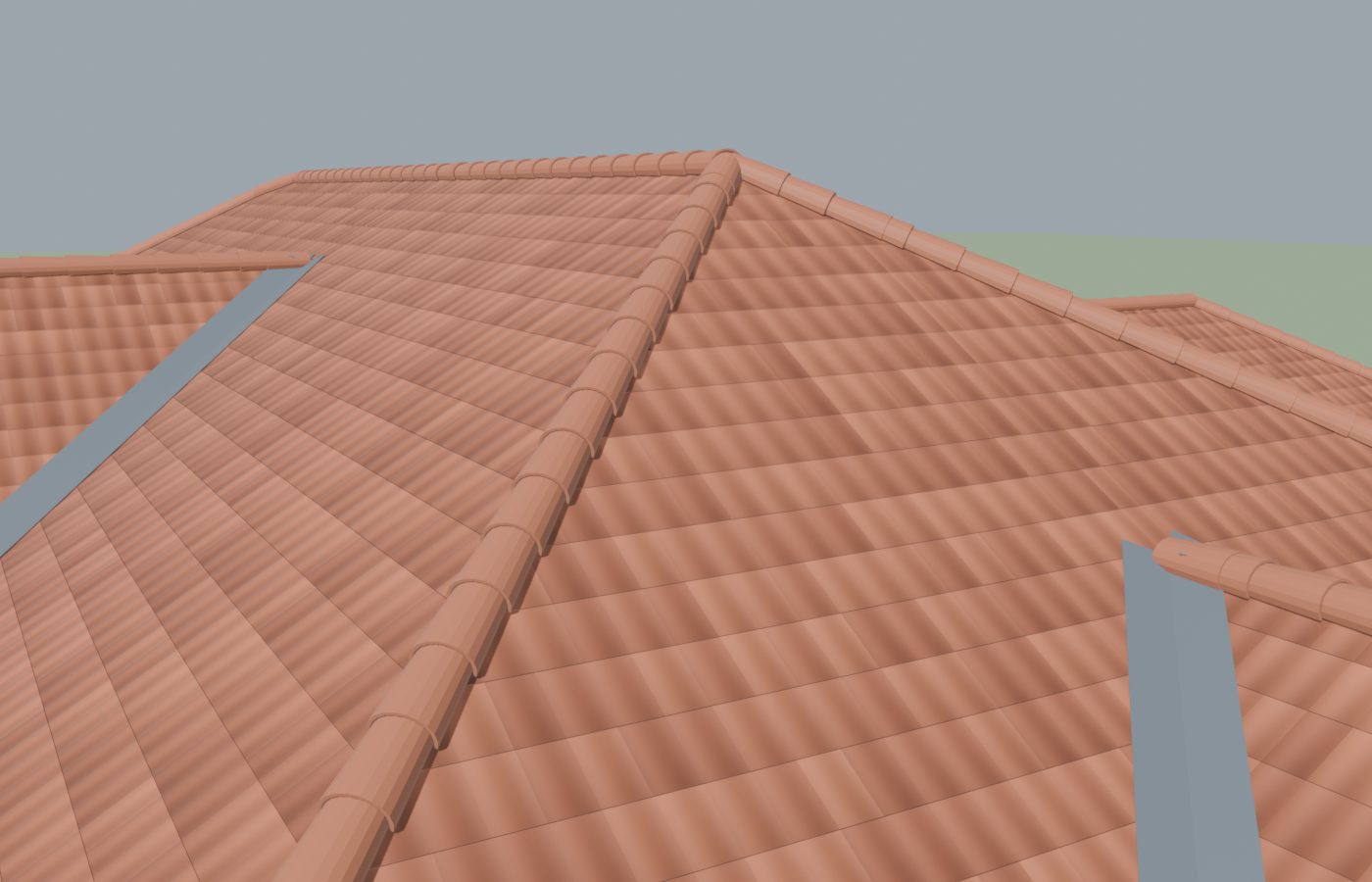

- ✓Detaylar: üst üste binen mahya kiremidi (saçta bükme başlık) · dere çinkosu · yağmur oluğu · dirsekli, kelepçeli iniş borusu

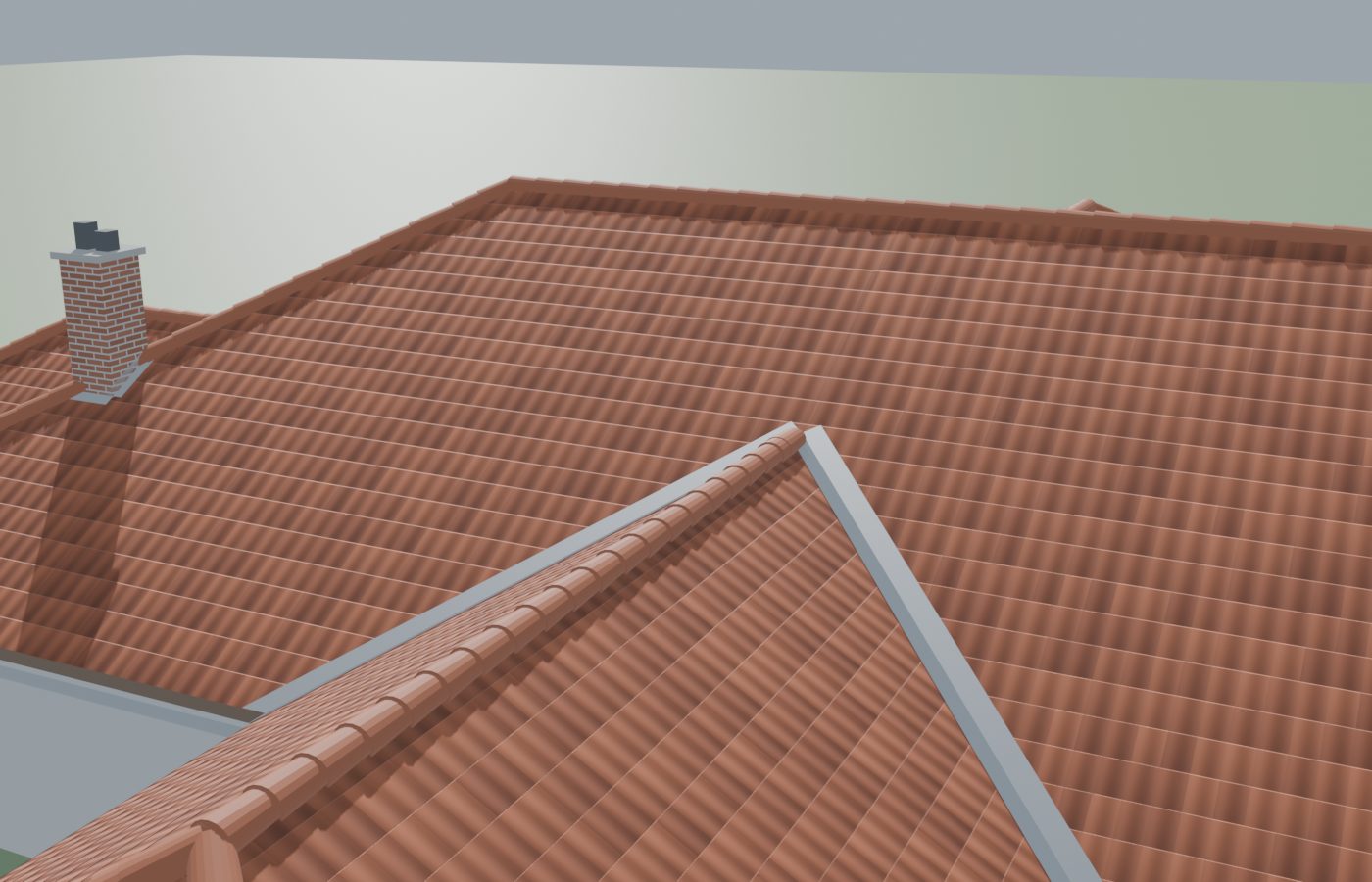

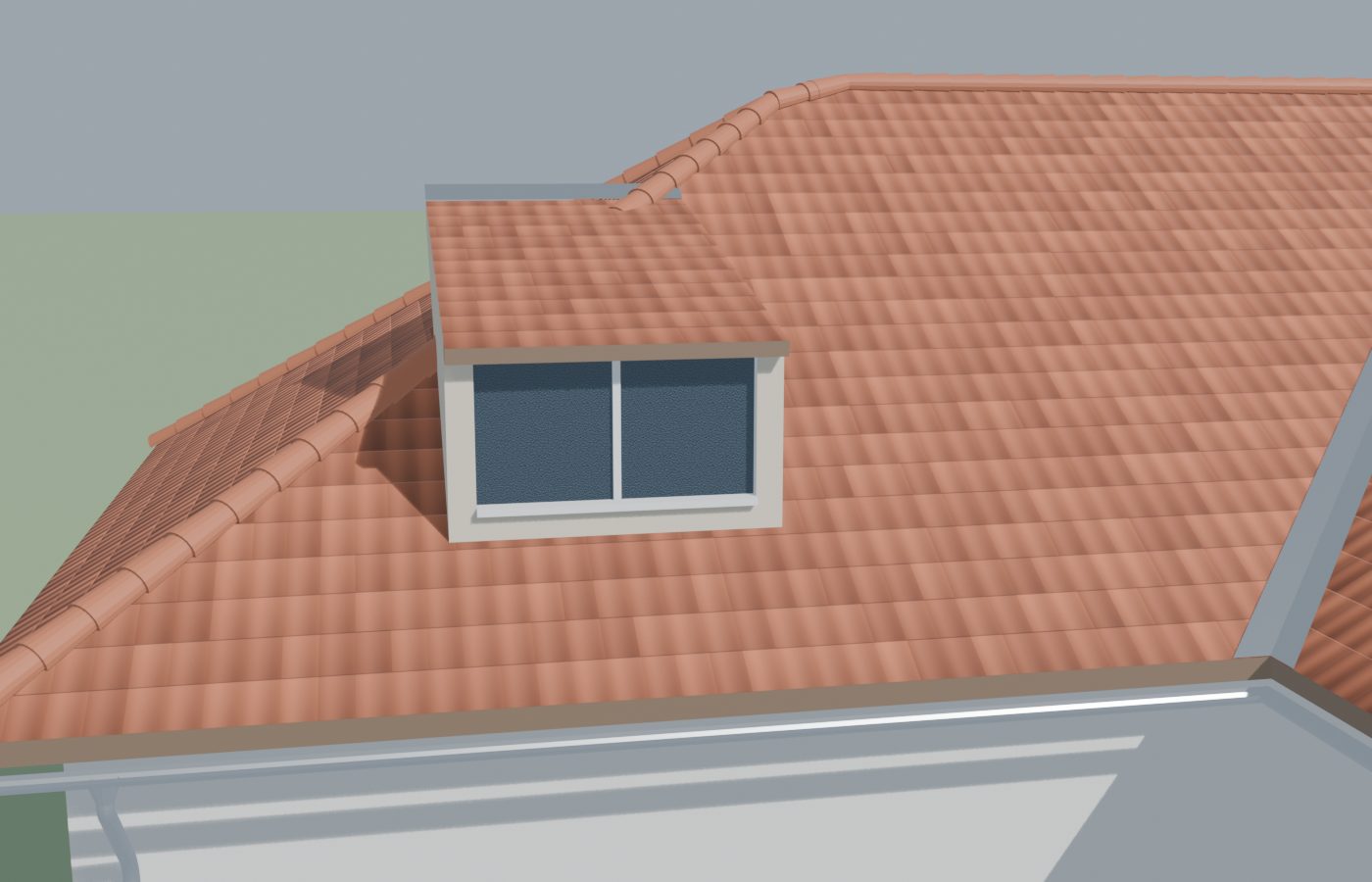

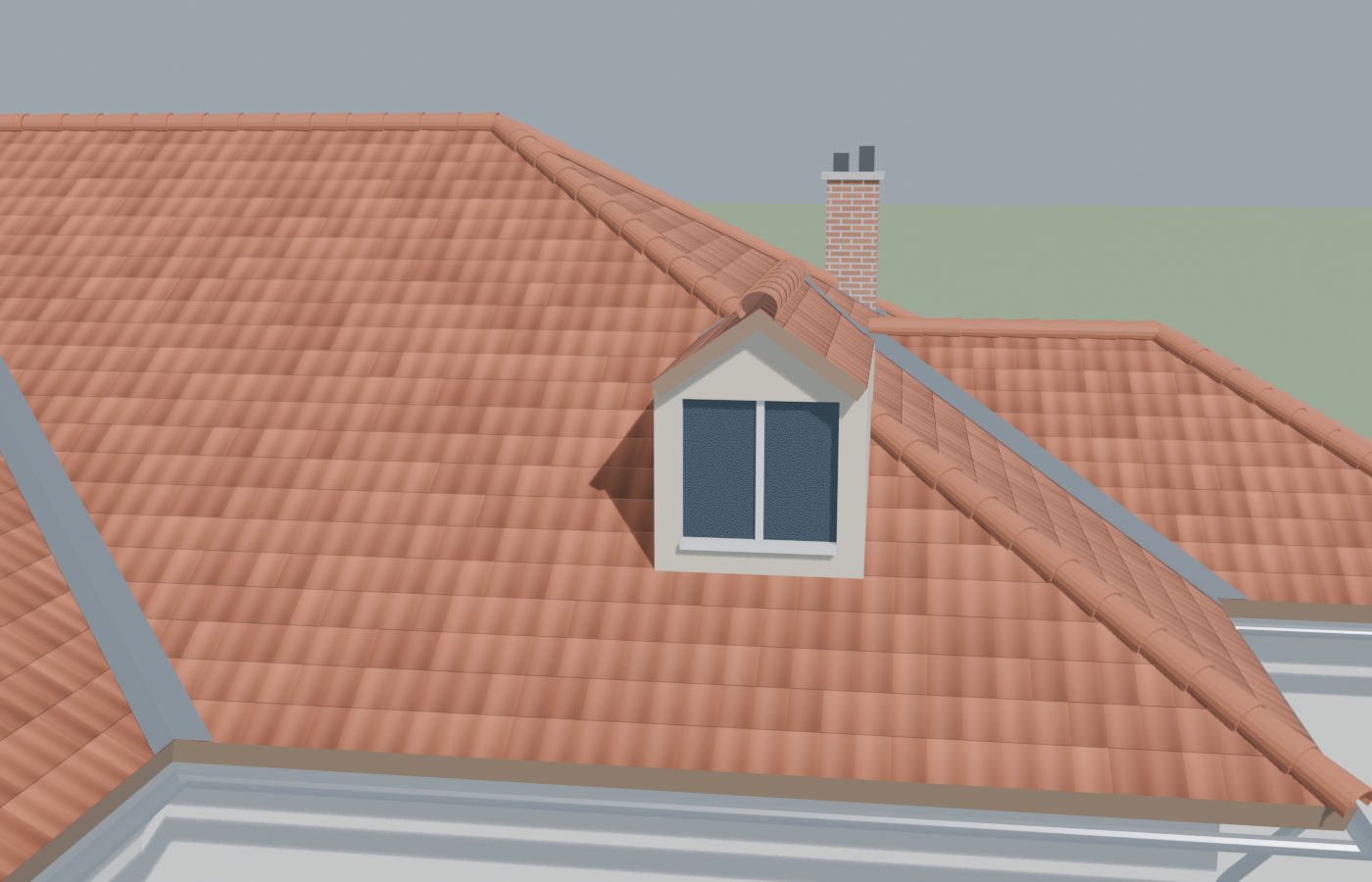

- ✓Çatı penceresi (alınlı · sundurma) camı, kendi mahyası ve deresiyle; tuğla baca başlık, duman borusu ve çinko etekle — ana çatı altlarında delinir
- ✓Saçak altı, alın tahtası ve alın duvarı ayrı malzeme; her parça ayrı katman (outliner'da aç / kapa)
- ✓Türkçe / İngilizce arayüz
Ücretsiz deneme yok; lisanssız eklenti önizleme kipinde çalışır (kırma çatı, tek eğim, kiremit). Lisans anahtarı bilgisayarınızın koduna bağlıdır; ödemeden sonra kodu girince hemen alınır (buildflowing.com/lisans/al).
Havale / EFT ile al (Türkiye · KDV'li fatura)ReCAD Çatı + Panel — 1 Yıl
İki Blender 4.2+ eklentisi · 1 bilgisayar · 1 yıllık lisans
Türkiye: yaklaşık ₺5.390 + KDV — 110 $ × sipariş günündeki kur; kesin tutar sipariş sayfasında yazar.
- ✓ReCAD Çatı: taban çizgisinden kırma, alın, yarım kırma; kaplamalar, mahya, dere, oluk, iniş borusu, çatı penceresi ve baca
- ✓ReCAD Panel: her yüzeye cephe paneli; desenler, eğri yüzey, lamel, alt konstrüksiyon, numaralı kesim listesi (DXF · SVG · CSV)
- ✓Tek bilgisayar kodu, tek anahtar metni: aynı anahtarı iki eklentiye de yapıştırın
- ✓Ayrı ayrı alımdan (49 $ + 69 $ = 118 $) daha uygun
Ücretsiz deneme yok; lisanssız eklentiler önizleme kipinde çalışır. Anahtar bilgisayarınızın koduna bağlıdır; ödemeden sonra kodu girince hemen alınır (buildflowing.com/lisans/al).
Havale / EFT ile al (Türkiye · KDV'li fatura)🔑 Lisans nasıl çalışır?
- 1Eklentiyi kurun — lisans girilene kadar önizleme kipinde çalışır.
- 2Satın alın (kartla ya da Türkiye'den havale/EFT ile).
- 3Blender ▸ N ▸ ReCAD ▸ Lisans'taki bilgisayar kodunu (XXXX-XXXX-XXXX-XXXX) ödemeden sonra açılan sayfaya ya da buildflowing.com/lisans/al'a girin — anahtar hemen gelir.
- 4Bilgisayarınıza bağlı RCT1 anahtarını aynı panele yapıştırıp Etkinleştir'e basın — 1 yıl geçerli.
Kartla ödemede tahsilat Polar üzerinden USD olarak yapılır; vergi alıcının ülkesine göre ödeme sayfasında eklenir. Türkiye'den alımlarda havale/EFT ile ₺ olarak KDV'li fatura kesilir.
🎁 Lisanssız: önizleme
Ücretsiz deneme süresi yoktur. Lisans girilmeden eklenti önizleme kipinde çalışır — çatı kurulur (kırma, tek eğim, kiremit) ama alın, yarım kırma, kenar başına eğim, saç / panel / resim kaplama, detaylar, çatı penceresi ve baca kapanır. Sahneleriniz silinmez; lisans girince çatı tam hâliyle yeniden kurulur.
⬇ İndir ve kur
ReCAD Çatı'yı indir (Blender eklentisi)Blender 4.2 ya da üstü · Windows (bilgisayar kodu Windows'tan alınır). Kurulum: Blender ▸ Edit ▸ Preferences ▸ Get Extensions ▸ ⌄ ▸ Install from Disk ▸ indirdiğiniz .zip. Panel: 3B görünüm ▸ N ▸ ReCAD.
Sık sorulan sorular
Hangi tabanlarla çalışır?+
Düz (tek kotlu) her mesh — bölünmüş ızgara dahil; bir kütlenin (kutu, bina bloğu) üst yatay yüzleri; Edit kipinde seçtiğiniz yüzler. Kenar üstündeki fazla noktalar atılır, avlulu tabanda dış sınır alınır. Kütlede ayrıca duvar kurulmaz, çatı kütlenin üstüne oturur.
Bir kenarın eğimini nasıl değiştiririm?+
Paneldeki kenar listesinde o satırın açı kutusuna değer yazın; kenar kendiliğinden özel eğimli olur. Alın ya da yarım kırma için aynı satırdaki düğmeler; yarım kırmanın başlangıç yüksekliği listenin altında.
Çatı penceresi ve baca var mı?+
Evet. Panelde «Çatı penceresi · Baca» bölümünden ekleyin: çatı penceresi alınlı ya da sundurma; genişlik, ön yükseklik, eğim, kenar ve saçaktan uzaklık ayarlanır. Baca için en, boy ve çatı üstü yüksekliği. Ana çatı altlarında kendiliğinden delinir; mahya, dere ve çinkolar eklenir. Metraj (alan, kiremit adedi, mahya / dere / oluk metresi) sonraki sürümün planında; güncellemeler lisans süresince ücretsizdir.
Lisans olmadan ne çalışır?+
Önizleme kipi: çatı kurulur (kırma, tek eğim, kiremit) ama alın, yarım kırma, kenar başına eğim, saç / panel / resim kaplama ve detaylar kapanır. Sahneleriniz silinmez; lisans girince çatı tam hâliyle yeniden kurulur.
İnternet gerekiyor mu? Ne gönderiliyor?+
Lisans eklentinin içinde doğrulanır, internet gerekmez. İnternet varsa eklenti günde bir kez yalnız kurulu lisans anahtarını sitemize sorar (iade, iptal ya da yenileme için); sahneniz, dosyalarınız ya da kişisel bilginiz gönderilmez.
GPL ne demek, neden lisans alıyorum?+
Blender eklentileri Blender'ın GPL lisansıyla uyumlu olmak zorundadır; eklentinin kaynağı açıktır. Lisans anahtarı tam özellikleri açar, lisans süresince güncellemeleri ve desteği kapsar.
Bilgisayar değiştirirsem?+
Anahtar bilgisayar koduna bağlıdır. Yeni bilgisayarın kodunu destek adresine yazın; lisans süreniz içinde yeni anahtar verilir.
Birden fazla bilgisayar için?+
Her bilgisayar için ayrı yıllık lisans alınır. Çoklu lisans için destek adresine yazın.
✉ Destek
Sorunuz, ihtiyacınız olan bir çatı biçimi ya da çoklu lisans için yazın:
[email protected]⚖ ReCAD Çatı görselleştirme ve 3B modelleme aracıdır; statik hesap, ısı yalıtımı ya da su yalıtımı tasarımı DEĞİLDİR. Üretilen geometri ve ölçüler bilgi amaçlıdır; uygulama projesinde mühendis onayı esastır. Eklenti, Blender eklentileri gibi GPL lisansıyla dağıtılır; lisans anahtarı güncellemeleri ve desteği kapsar.
⚖ ReCAD Çatı is a visualisation and 3D modelling tool; it is NOT a structural, thermal or waterproofing design. The geometry and dimensions it produces are for information; engineering approval governs construction drawings. Like Blender add-ons, it is distributed under the GPL; the license key covers updates and support.
